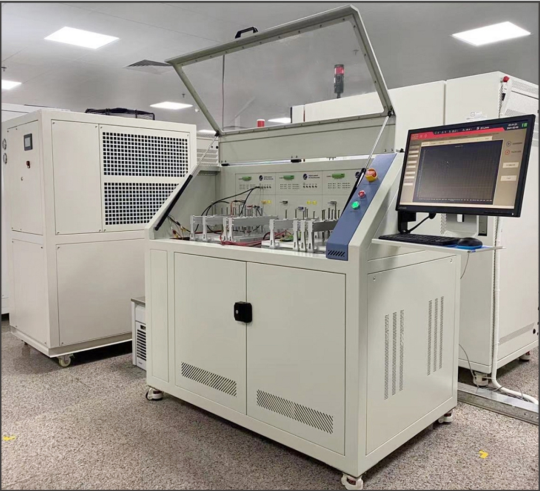

1、MOS管測試儀三個極的判定 G極—柵極，不用說比較好認 S極—源極，不論是P溝道還是N溝道，兩根線相交的就是 D極—漏極，不論是P溝道還是N溝道，是單獨引線的那邊 2、N溝道與P溝道判別 箭頭指向G極的是N溝道 箭頭背向G極的是P溝道 3、寄生二極管方向判定 不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的： 4、MOS開關實現的功能 1>信號切換 2>電壓通斷 5、MOS管用作開關時在電路中的連接方法 關鍵點: 1>確定那一極連接輸入端，那一極連接輸出端 2>控制極電平為？V 時MOS管導通 3>控制極電平為？V 時MOS管截止 NMOS：D極接輸入，S極接輸出 PMOS：S極接輸入，D極接輸出 反證法加強理解 NMOS假如：S接輸入，D接輸出 由于寄生二極管直接導通，因此S極電壓可以無條件到D極，MOS管就失去了開關的作用 PMOS假如：D接輸入，S接輸出 同樣失去了開關的作用 6、 MOS管的開關條件 N溝道—導通時 Ug> Us,Ugs> Ugs(th)時導通 P溝道—導通時 Ug< Us,Ugs< Ugs(th)時導通 總之，導通條件：|Ugs|>|Ugs(th)| 7、相關概念 BJT：Bipolar Junction Transistor 雙極性晶體管，BJT是電流控制器件； FET：Field Effect Transistor 場效應晶體管，F(xiàn)ET是電壓控制器件. 按結構場效應管分為：結型場效應（簡稱JFET）、絕緣柵場效應（簡稱MOSFET） 兩大類： 按溝道材料：結型和絕緣柵型各分N溝道和P溝道兩種. 按導電方式：耗盡型與增強型，結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。 總的來說場效應晶體管可分為結場效應晶體管和MOS場效應晶體管，而MOS場效應 晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。

8、MOS管重要參數 ①封裝 ②類型（NMOS、PMOS） ③耐壓Vds（器件在斷開狀態下漏極和源極所能承受的最大的電壓） ④飽和電流Id ⑤導通阻抗Rds ⑥柵極閾值電壓Vgs(th) 9、從MOS管實物識別管腳 無論是NMOS還是PMOS ，按上圖方向擺正，中間的一腳為D，左邊為G，右邊為S。 管腳編號： 從G腳開始，逆時針123 三極管的管腳編號同樣從B腳開始，逆時針123 10、用萬用表辨別NNOS、PMOS 借助寄生二極管來辨別。將萬用表檔位撥至二極管檔，紅表筆接S,黑表筆接D，有數值顯示，反過來接無數值，說明是N溝道，若情況相反是P溝道。 11、畫一個MOS管 該內容是小編通過網絡搜集資料整理而成，僅供學習交流使用，如有侵權，請聯系刪除。如果你還想了解更多關于電子元器件的相關知識及電子元器件行業實時市場信息，
